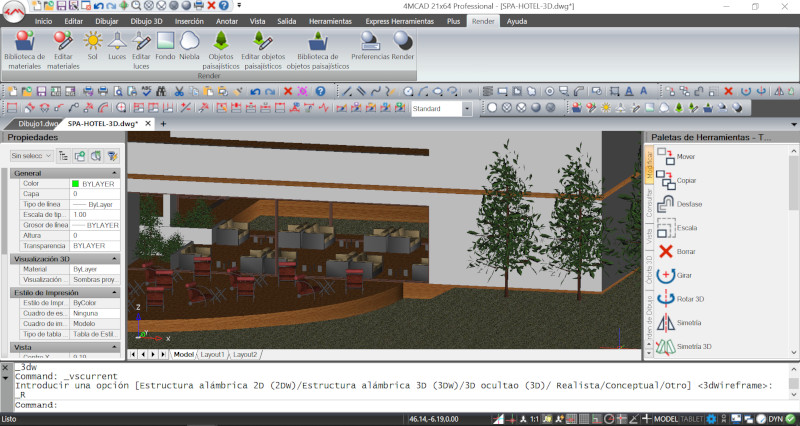

4M vuelve a sorprendernos con una nueva versión de 4MCAD 21. Tiene varias novedades, algunas de ellas orientadas a facilitar la transición a BIM. Extiende los formatos de los archivos con los que trabaja, integrando archivos RVT, RFA, DWG 2018, DGN, entre otros. También se han integrado entidades BIM para el diseño de arquitectura.
A continuación invitamos a ver todas las nuevas funcionalidades de 4MCAD 21.
I. Aspectos destacados de 4MCAD 21 PRO
Interoperabilidad – trabajar con archivos
• Conversión de PDF a CAD (archivos DWG)
• Importación de archivos Revit (archivos de formato RFA y RVT)
• Importación y exportación de formato de archivo IGES
• Importación y exportación de formato de archivo STEP
Nuevas entidades/objetos BIM
• Objetos ADT (Architectural Desktop Objects): Creación de objetos arquitectónicos ADT como muros, aberturas (ventanas, puertas), muros cortina, escaleras, rampas, cubiertas, barandas, pernos, viguetas, etc.
• Conversión de entidades en muros y losas.
• Elementos de Acero: creación de elementos de fabricación de acero: perfiles, pletinas, pernos, tornillos, viguetas, etc.
• Elementos de Madera: creación de elementos de fabricación de madera.
• Creación de líneas de alzado y líneas de corte.
Modelado de Sólidos 3D
• Conversión de entidades en mallas tridimensionales o en superficies, mediante los comandos Convertir en Malla y Convertir en Superficie.
• Modelador de Faceta que permite dibujar los siguientes tipos de entidades 3D: prisma rectangular (FMBOX), cono (FMCONE), cilindro (FMCYLINDER), pirámide (FMPYRAMID), esfera (FMSPHERE) y toroide (FMTORUS).
• Nuevo comando Línea de Construcción, que permite dibujar líneas de construcción en cualquier dirección.
• Comandos FM3DCONVERT y FMEXTRUDE que permiten conversiones de muchos más tipos de entidades tridimensionales en otros tantos tipos de entidades tridimensionales.
• Edición de entidades 3D en el nuevo Modelador de Facetas: conversión 3D (FM3DCONVERT), extruir (FMEXTRUDE), intersectar (FMINTERSECT), revolucionar (FMREVOLVE), sustraer (FMSUBTRACT) y unir (FMUNION).
II. Nuevas Características Generales de 4MCAD v.21
(Aplicadas a todas las versiones – 4MCAD Clásica, 4MCAD Estándar y 4MCAD PRO)
Última versión de formato DWG
• Lectura/Escritura en formato Autocad 2018 (la versión 19 previa, sólo contaba con función de Lectura)
Interfaz
• Paleta de Herramientas (Paletas tipo acad)
• Menús de Cinta de Opciones combinada con interfaz de Barras de Herramientas y presentes al mismo tiempo.
• Comando “Guardar Espacio de Trabajo” (WSSAVE) que permite guardar los espacios de trabajo personalizados junto con sus configuraciones.
• Comando “Cerrar Otros” (CLOSEALLOTHER) que procede a cerrar todos los dibujos abiertos, excepto el actual.
• Otras mejoras: Comando de Acceso Rápido a la Interfaz del Usuario (IUP); Clic con el botón derecho sobre la ficha del dibujo para ver y editar opciones de la ficha; distintos Tipos de Cursor (estándar, mira y XOR para superposición en áreas del mismo color), etc.
Bloques y Referencias externas
• Nuevo comando Convertir Bloque en RefX para convertir partes de un bloque seleccionado, en referencia externa.
Seleccionar y modificar entidades
• Comando Filtro de Selección que activa el panel Filtro de Selección y permite filtrar y seleccionar entidades por capa, color, tipo de entidad y tipo de línea.
• Ficha Ciclo de Selección, que facilita la selección de entidades que se superponen.
• Comando Overkill, para eliminar y combinar entidades duplicadas o superpuestas.
• Vista y selección de una amplia gama de acciones en la opción Deshacer/Rehacer de la Barra de Herramientas.
• Comando Engrosar, que convierte superficies y mallas en sólidos tridimensionales de un grosor dado (4MCAD PRO).
• Pinzamientos y propiedades adicionales para una edición inteligente de polígonos, rectángulos y líneas de rotura.
Vista
• Nuevo comando CÁMARA que permite crear y modificar los parámetros de vista para el dibujo.
Texto
• Trabaja con textos multilínea utilizando fuentes de derecha a izquierda.
• Crea tipos de listas adicionales para textos multilínea.
• Cambia el tamaño del texto con el comando Escalar Texto.
• Dibuja círculos, rectángulos o líneas de trazos alrededor de un texto, con el comando Envolver Texto junto con el comando Forma.
• Ubica el texto dentro de un espacio definido con la ayuda del comando Ajustar Texto.
Imprimir
• Exporta la Presentación al Espacio Modelo (.dwg)
• Publica dibujos en formato DWF y DWFx.
• Crea archivos electrónicos de forma automática (.dwf/.pdf) desde el dibujo actual, mediante el comando Publicación Automática.
APIs
• Componente .NET para objetos arquitectónicos.
• Carga en forma automática las aplicaciones IRX en IntelliCAD, al iniciar el programa.
Mejoras de Rendimiento
• Rendimiento mejorado del modo Referencia a Objetos para archivos .pdf, bloques con gran número de entidades anidadas y nubes de puntos.
• Velocidad de Zoom y Encuadre 3 veces mayor para referencias externas delimitadas.
• Velocidad mucho mayor al abrir los archivos de referencia externa.
• Rendimiento mejorado del método de selección por ventana.
• Admite el guardado incremental de archivos .dwg, lo cual proporciona un tiempo de guardado más rápido de archivos de gran tamaño, pero que contienen sólo un pequeño número de modificaciones.
• Nuevas variables del sistema: AECAUTOUPDATE, AUTOMATICPUB, AUTOPUBLISHPATH, BLOCKEDITLOCK, CROSSHAIRMODE, OVERKILLMODE, OVERKILLTOLERANCE, OVERKILLTOLARCCHORD, OVERKILLTOLARCENDPOINT, REFPATHTYPE, SELECTIONCYCLING, SJTABTINDEX, TASKBAR, WOODTABINDEX, and XREFNOTIFY.
Te invitamos a descargar la última versión de 4MCAD 21 y comprobar que es la mejor opción en software CAD para arquitectura, ingeniería y construcción.
